10. Der Dom II

Maße, Einmessung

Temperierte Maße:*

Grundmaß: E+=695,27m, Einheit: E+/220=3,16m
St5‑A:  E+/4=55 E+/220=173,82m (vgl. Sp4)
A‑C = A‑E: 13 E+ /220=41,08m
St5‑E:  42 E+/220 (=St2‑C) =132,73m (vgl.Sp6)
A‑B: 3/5 St5‑A=33 E+/220=104,29m (vgl. Sp4)
I‑B: 8 E+/220+1,2cm
I‑A:32 E+/220+4,7cm

Westfassade (vgl. Sp12)
I-Nordecke   3 E+ /220
B-Nordecke  5 E+ /220
B-Südecke     7 E+ /220

G‑St5=1/2 (E‑F) E-F=violette Strecke bei P2 und C, Plan Sp8
G‑H: 1/2a

Das Dreieck St5‑F‑E ist deckungsgleich mit dem Dreieck rechts von S2‑C, (vgl. Sp8, 2), um dessen kleine Kathete die Strecke 3a aus dem Quadrat heraus ragt, so dass ihre Mitte (1,5a) um die Hälfte von der Quadratmitte St5 entfernt liegt.

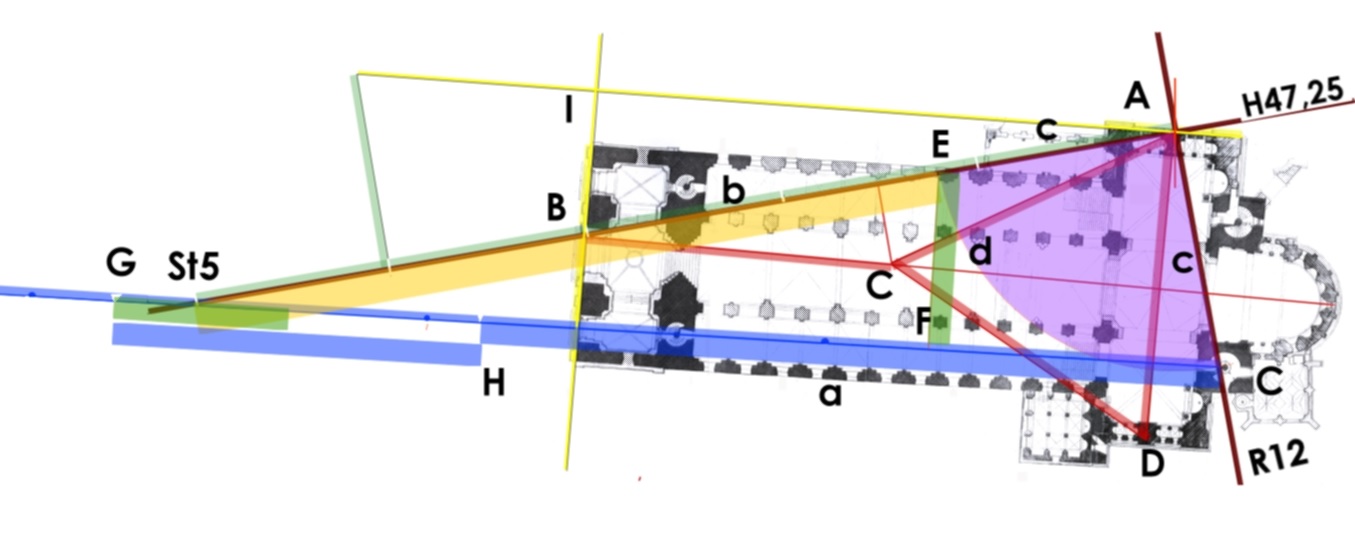

Eine Einmessung mit Hilfe der Punkte St5, A und C

1. A‑St5 = E+/4 im Steinkreuznetz bestimmt, geteilt in 55 E+/220.
2. A‑C und A‑E mit 13 E+/220 eingemessen, (13 E+/220 sind auf der Strecke  E+/4 der Abstand von Mitte zu Goldenem Schnitt).
3. C‑St5 wird als Dom- und Stadtachse abgesteckt.
4. Eine Senkrechte auf diese Achse wird von E nach F eingemessen.
5. Die Strecke C‑St5 wird um die halbe Länge von E‑F verlängert bis Punkt G.
6. Die Länge der Strecke G‑C beträgt 1,5a, das ist ein Viertel der Stadtachse von Punkt C bis zum Altpörtel.

→ WEITERLESEN

ANMERKUNGEN

* vgl. Anm. zu Sp7
