1.3 Stadtgeometrie II

Punkt M1 und die Richtung der Stadtgeometrie

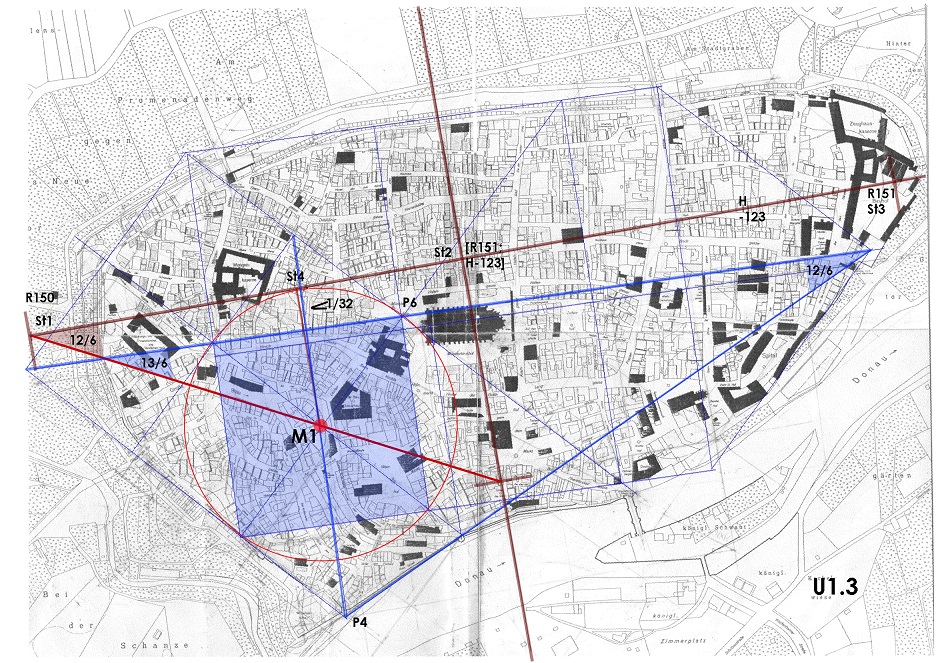

Plangrundlage und Einträge grundsätzlich wie Plan U1.2, dazu die Linie St1‑M1, verlängert bis zur R151, Schnittpunkt [R151;H-123,5].

Die Hauptachse der Stadtgeometrie liegt in west-östlicher Richtung, 45° zu dem Quadrat P1‑P2‑P3‑P4 * und in einem Winkel 1 zu 32 zur Steinkreuzrichtung.

Die Fluchtlinie St1‑M1 bildet mit der Steinkreuzlinie H-123 einen Winkel von 12 zu 6 (=1 zu 2), und schneidet die Stadtachse im Winkel 13 zu 6 **.

→ WEITERLESEN

ANMERKUNGEN

* Vgl. Plan U1.1

** Diese Zahlen sind das Ergebnis der Differenz zweier Winkel mit dem Tangens – oder Steigungsverhältnis – √2 zu 1 und 1 zu √3. Das irrationale Zahlenverhältnis ist auf 13 zu 6 temperiert, bei einer minimalen Abweichung von 1 zu 1449.

Für das Vermessungs- und Proportionierungswesen stehen Winkel mit einem √2- und √3-Tangens nach dem rechten und dem 45°-Winkel an dritter und vierter Stelle vor dem Verhältnis 1 zu 2.

Vgl. Einmessung der westlichen Stadtmauern von Konstantinopel.
