2.1.5 Richtung und Maße (IV)

2.1.5 Richtung und Maße (IV)

Die Joche

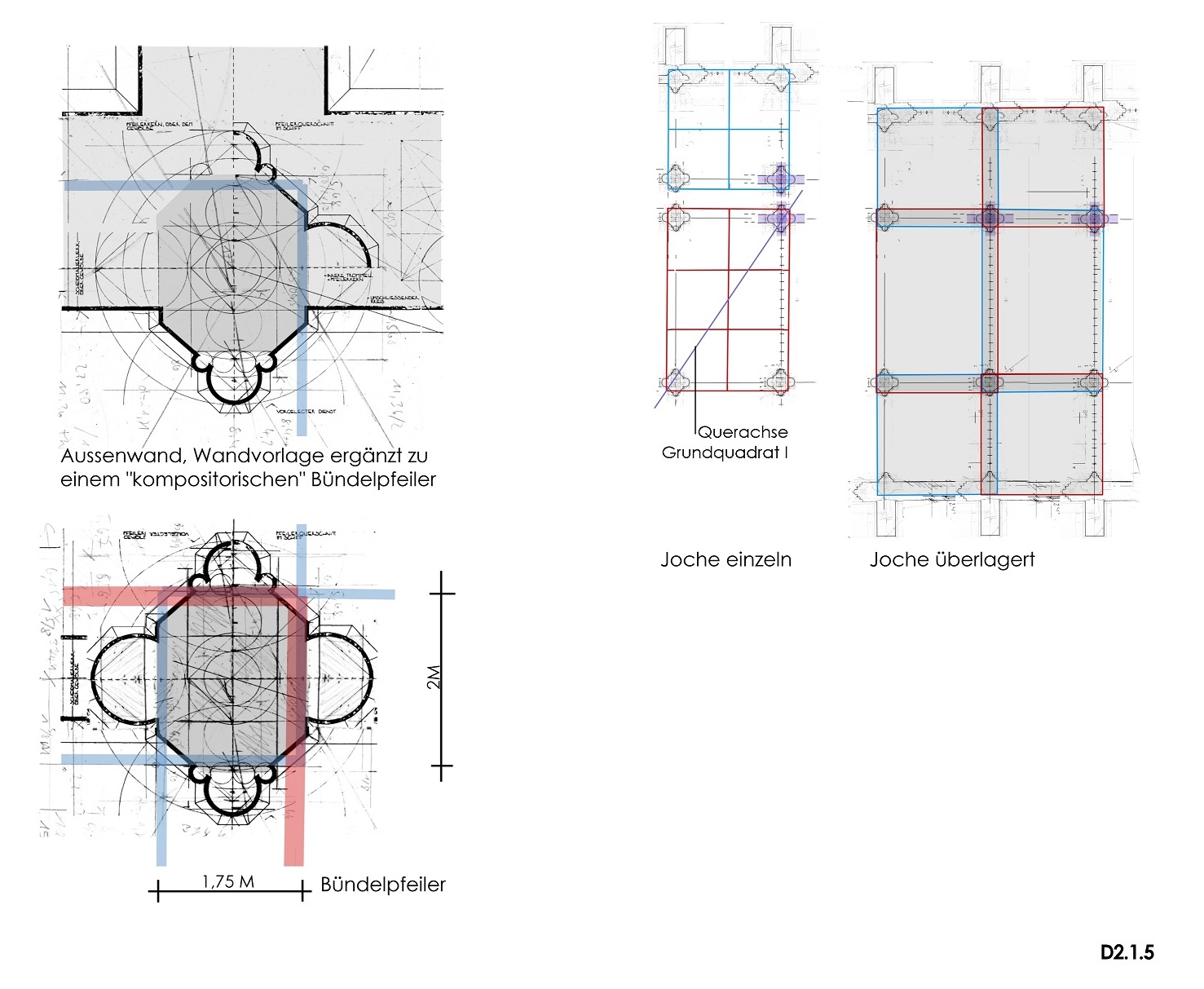

Die Pfeiler des Hauptschiffes treten in Erscheinung als eine Bündel aus etwas mehr als halb­runden Säulen unterschiedlicher Größe, den Diensten, um einen in seiner Form kaum wahrnehmbaren Kern. Dessen Querschnitt ist im Langhaus ein Rechteck mit abgeschrägten Ecken, ein längliches Achteck, die Maße 1,75x2M. Aus statischen Gründen ist der Querschnitt der Pfeiler fugenlos, nicht zusammengefügt wie seine Form.

Das Achsmaß eines Joches im Mittel­schiff beträgt 12,25M, die Breite 19M, gemessen von Mitte zu Mitte der Bündelpfeiler. Einschließlich der Pfei­lerkerne misst ein Joch 21X14M. Durch das Seiten­verhältnis 2 zu 3 liegt eine der Diagonalen wieder in Richtung der Quer­achse des Grund­quadrates I. Mit einer Länge von 7/15 einer Grundquadrateinheit oder 7/360 einer Steinkreuzeinheit stehen die Diagonalen damit in einem ganzzahligen Maßverhältnis zu der älteren Stadtplanung, was für die Kirche selbst nicht gilt.

Das Jochmaß der Seitenschiffe ein­schließlich der Pfeilerkerne beträgt 14x14M, in Querrichtung ein formales oder auch kompositorisches Maß, da es an den Außenseiten keine Pfeiler gibt und hier die Wandvorlagen als Teile in der Wand aufgegangener Bündelpfeiler mitzurechnen sind.

Das ergibt für Mittel- und Seiten­schiffe eine Gesamtbreite von 14+21+14 Moduli abzüglich zweier Überlagerungen zu je 2 Moduli, also 45 Moduli, genau die Hälfte der 3-er Seite des Dreiecks M1‑G15‑G16 (vgl. D2.1.3), aus dem die Maßeinheiten abgeleitet wurden.

Während die Achsmaße der Joche sich zu den Gebäudema­ßen aufad­dieren – mit bestimm­ten Schwerpunk­ten in der Zäh­lung – überlagern sich die eigentli­chen Jochmaße. Deren klare Proportionen stellen klar, dass zu jedem Joch vier ungeteilte Pfeiler gehören, die aber ge­nauso den benachbar­ten Jochen zuzurechnen sind. Die Profilierung der Pfeilerquer­schnitte bestätigt das. Sie hätten genauso gut als ein Bündel von Vier­telpfeilern auf die Achsmaße der Joche eingehen können.

Zusammengefasst in Maßeinhei­ten von 7M ergeben sich fol­gende Proportionen:

Jochmaße Hauptschiff: 2 zu 3

Jochmaße Seitenschiffe: 2 zu 2

4 x Joche längs zur Gesamtbreite innen: 7 zu 6
