1.6 Fluchten im Grundquadrat

1.6 Fluchten im Grundquadrat

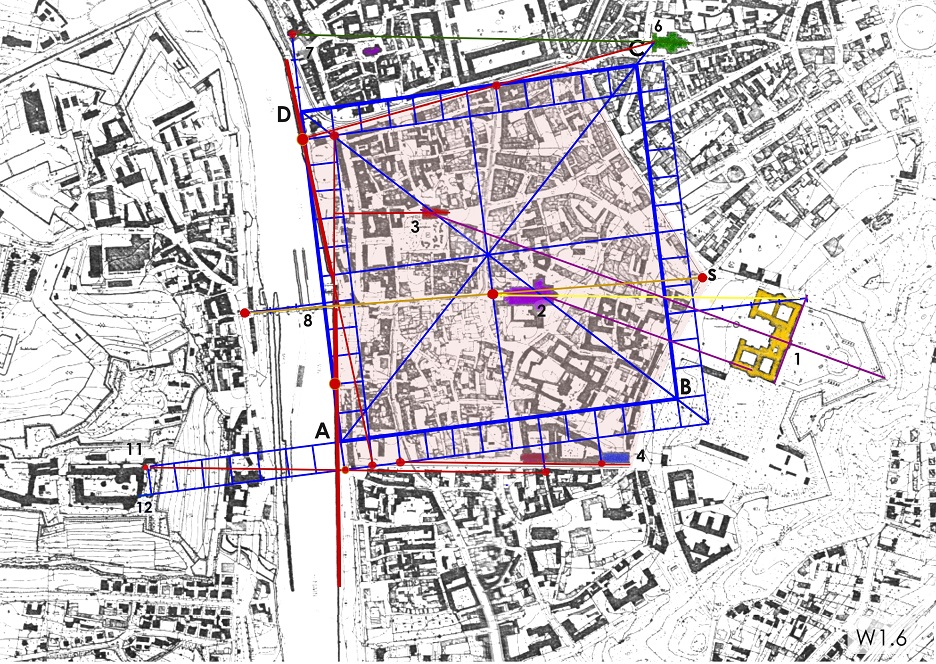

Das Grundquadrat A-B-C-D mit umlaufender 12er-Teilung. Die Teilung ist eine Einheit breit gezeichnet. Sie liegt links und oben innerhalb des Quadrats, rechts und unten außerhalb.

  1. Die Mainuferfluchten, Winkel zum Grundquadrat (graphisch ermittelt nach Karte M. 1:2000):
    nördlicher Abschnitt 1zu12, südlicher Abschnitt 1zu9, zur Diagonalen 5zu4, senkrecht dazu die Achse der Marienkapelle (3).
  2. Die westöstliche Stadtachse vom Westufer des Mains zu Punkt „S“ am östlichen Stadtrand, Anfangspunkt [-9Q;-1H], dann Achse der Alten Brücke und der Domstraße, danach durch den Dom (vgl. Plan W2.2.1).
  3. Die verlängerte Domachse vom Schnittpunkt der westöstlichen Stadtachse mit der nordsüdlichen Mittellinie +-0Q des Grundquadrates zum Nordoval der Residenz, Winkel der Domachse zur Diagonalen B-D 4zu3, zum Grundquadrat 1zu7 wie der südliche Stadtrand mit der Michaelskirche (4). Querschiff des Doms nicht ganz rechtwinklig zur Längsachse, zum Grundquadrat 1zu8. (vgl . Plan W2.1.4).
  4. Die Diagonale B-D durch die Domvierung (2) und den Turm der Marienkapelle (3).
  5. Die Diagonale A-C verlängert zur Pfarrkirche Stift Haug (6), Winkel zwischen der Diagonalen und der Gebäudeachse 1zu 2 . Die Gebäudeachse zielt durch die Südecke des Schnaidtturms (7) auf Punkt [-6Q;+9H], ihr Schnitt mit der verlängerten Grundquadratdiagonalen liegt beim Hauptportal. (vgl . Plan W2.6).
  6. Die Achse der Residenz (1) von der Bastionsspitze im Osten zum Hauptportal der Marienkapelle (3), Winkel zur Grundquadratrichtung 10zu19*, parallel dazu die Achse der Hofkirche durch die Domvierung.

→ WEITERLESEN

ANMERKUNGEN

* Unter dem Kirchenschiff in der Nähe der Residenzachse der Sarg Balthasar Neumanns.
