09. Der Dom I

09. Der Dom I

3 Richtungen

Dom- und Stadtachse, blau, (vgl. Sp6).
Westflucht und Nordfassade Querschiff, gelb, (vgl. Sp4).

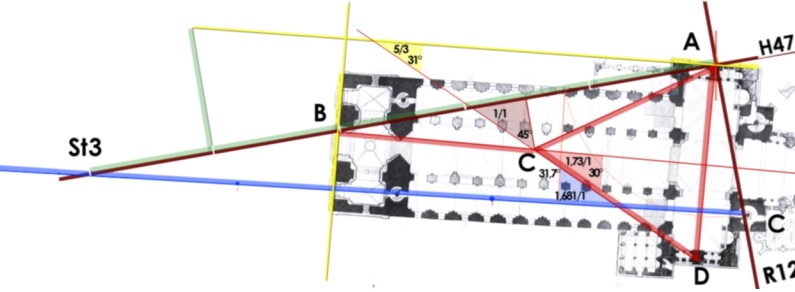

Triangulation Querschiff mit Chor, rot.
Die Steinkreuzlinien R12 und H47,5 braun, (vgl.Sp6).

Die Punkte A, B und C liegen unmittelbar im Steinkreuznetz. Die Strecke St3‑A hat eine Länge von 1/4  E+,* davon 3/5 die Strecke A‑B.

Die Querhausachse A‑D ist Seite des gleichseitigen Dreiecks C‑D‑A. die Achse A‑D und die Seite A‑C liegen in gleichen Winkeln zu ihrer benachbarten Steinkreuzlinie.

Die Dreieckshöhe senkrecht zur Querhausachse ist um eine Seitenlänge verlängert bis Punkt B.

Die Größe der Dreiecksseiten ergibt sich aus der Strecke A‑B in dem gleichschenkligen Dreieck C‑A‑B und den zwei spitzen 15°-Winkeln. Es ist B‑C=A‑C=A‑D=C‑D.

Die Dreiecksseite C‑D liegt in einem 45°-Winkel zu den Steinkreuzlinien, daran ergeben sich die Winkelmaße zu

gelb     30,96°
rot        30°
blau     31,72°
grün     32,47° (siehe Sp11)

→ WEITERLESEN

ANMERKUNGEN

* Länge der Steinkreuzeinheit E+: 695,27m, ¼ E+=173,82m, davon 3/5=104,29m.
