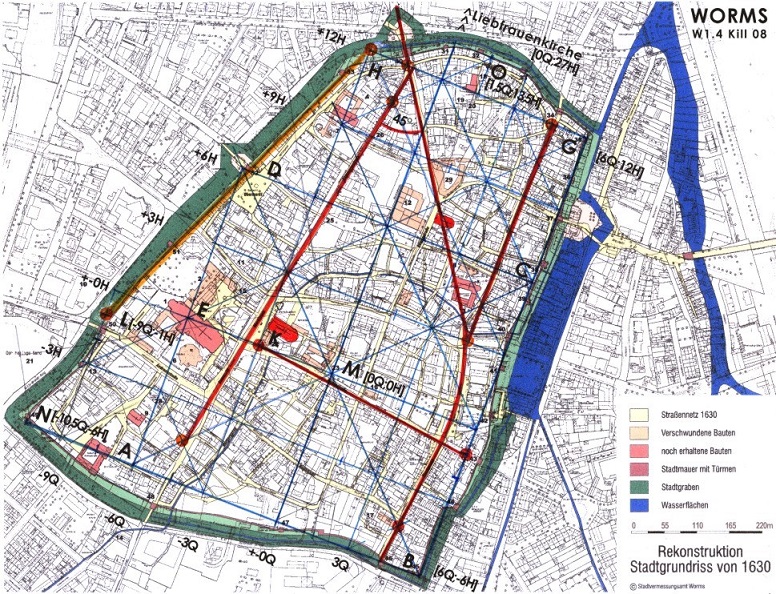

1.4 Koordinatennetz und Achsen

1.4 Koordinatennetz und Achsen

Grundquadrat und Rechteck aufgeteilt Planquadrate von 3 E+ /16 Seitenlänge, vom Nullpunkt M positive Koordinaten nach Norden und Osten, negative nach Süden und Westen, Einheit 1 E+ /16 (43,45m).

Achse Neumarkt – Marktplatz – Kämmererstraße [-4,5Q;-4,5H] – [-1,5Q;10,5H]. Winkel zum Netz 1 zu 5, dazu im 45-Winkel Achse Friedrichstraße – Friedrichskirche – Pauluskirche [-1,5Q;12H] – [4,5Q;3H], Achse Pfauenpforte – Mähgasse : 4,5Q

Kreisbogen Fischmarkt – Bauhofgasse um Punkt K [-3Q;0H], von Punkt K Achse Hagenstraße, rechtwinklig dazu nach Süden der Fischmarkt, Winkel 1 zu 9 zu Koordinaten 0H, Südwestecke Stadtbefestigung Punkt N [-10Q,5;-6H],
Südostecke Stadtbefestigung Punkt B [Q6;-6H], nordöstliche Stadtbefestigung, Scheitelpunkt O [1,5Q;12H] auf Kreis um J (vgl. Plan W1.3), H-L Flucht nordwestliche Stadtmauer [-9Q;-1H] – [-3Q;12H], Winkel zum Netz 6 zu 13 (vgl. Anm. zu Plan W1.1), Turm vor der Rheinbrücke auf H9.

Hinweis: Liebfrauenkirche [0Q;27H].
