2.1.1 Bauten – St. Georg

LAGE

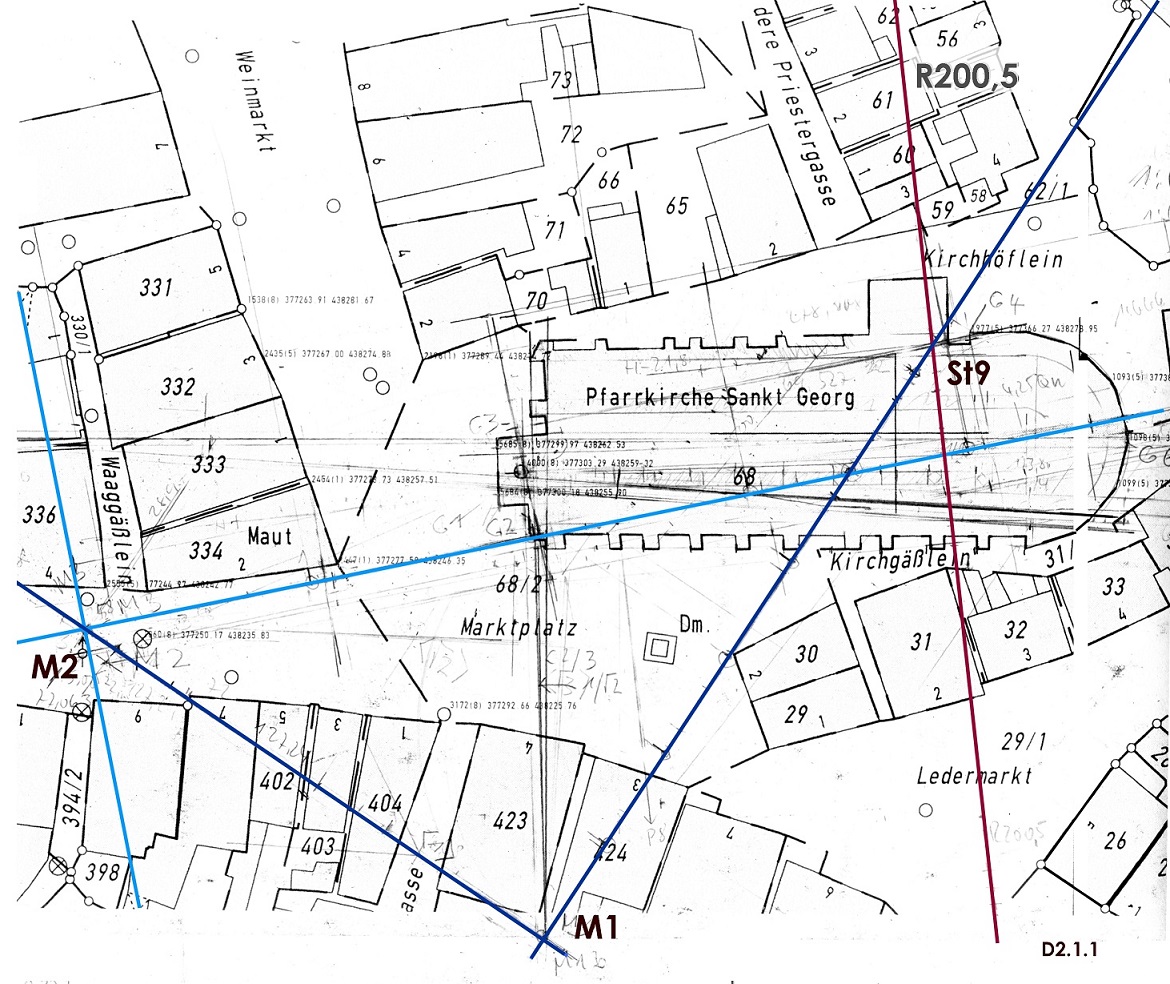

1. Die Steinkreuzkoordinate R200,5.
2. Achsen und Mittelpunkt M1 des Grundquadrates I (dunkelblau).
3. Diagonalen und Mittelpunkt M2 des Grundquadrates II (hellblau.
4. Punkt St9, Schnittpunkt der Querachse von Grundquadrat I mit der Steinkreuzkoordi­nate R200,5.

→ WEITERLESEN

ANMERKUNGEN

Grundlagen: Auszug Kataster­karte mit Vermessungskoordina­ten, Grundriss: „Dinkelsbühl St. Georg“, Kunstführer, München/Zürich 1980, S.6.

Pfeilerprofile: Eschenbacher/Schütte: Nikolaus Eseler d.Ä. und St. Georg in Dinkelsbühl, Fest­schrift 1988. Die Details sind dort im Masstab 1:20 reproduziert, die Maße sind mit Hilfe eines ein Moduls feststellbar (1/11 Achs­maß der Joche nach Angabe der Verfasser). Die dort angegebenen Innenmaße wurden örtlich überprüft.
