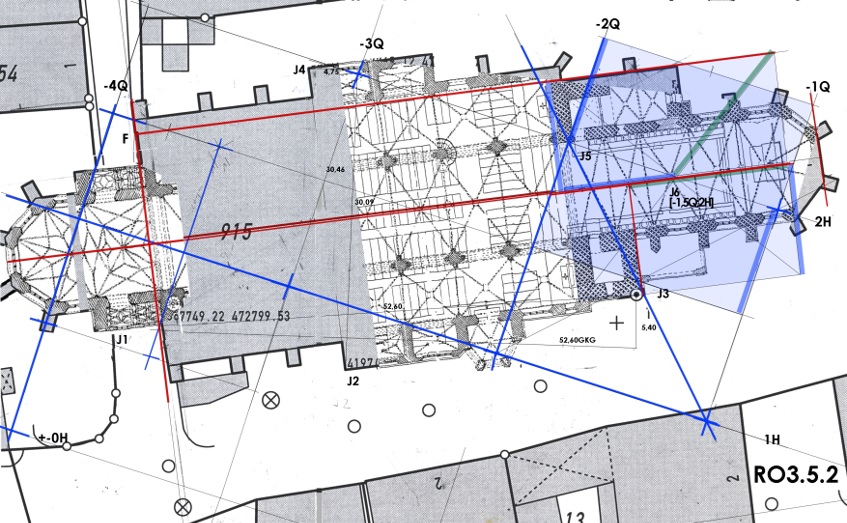

Zwei gleich große Quadrate mit der Seitenlänge einer Grundquadrateinheit, überlagert und gegeneinander um ihren gemeinsamen Mittelpunkt J6 verdreht, das erste Quadrat im Raster und in Richtung des Grundquadrates, das zweite Quadrat (um die zwei Türme und den Chorraum ohne Apsis) entlang der Steinkreuzflucht F‑C.
Der Chorraum liegt zwischen den Türmen, die Raumbreite ist gleich dem Turmabstand. Da der Nordturm schmaler ist als der Südturm verschiebt sich die Chorachse von Punkt J6 weg nach Norden. Wenn der Abstand g1 von F‑C (vgl. RO3.5.1) maßgeblich für die Lage Achse war, müsste die Achse 25cm nördlich an Punkt J6 vorbei laufen und der Nordturm 50cm schmaler als der Südturm sein.
Das theoretische Maß des Südturms ist die Differenz aus Grundquadrateinheit und halber Quadratdiagonalen, 6,51m, für den Nordturm ergäben sich 6,01m Seitenlänge. Soweit erkennbar stimmt der Grundriss mit diesen Annahmen überein. Maße liegen nicht vor. Der rechnerische Abstand des Messpunktes an der Südflucht des Südturms von der Linie F-C beträgt 22,12m und ist damit 10cm kleiner als Grundquadrateinheit.
Das Kirchenschiff übernimmt die Chorachse. Die Achse des Westchors ist leicht nach Süden verschoben und könnte auf der Achse durch Punkt J6, symmetrisch zu den äußeren Turmwänden liegen.
