3.3 Der Mittelpunkt

Der Mittelpunkt M1 des Grundquadrates auf der Steinkreuzkoordinate H98,7 wurde für diese Rekonstruktion von den Gebäudekoordinaten und dem Einmessungsmodell der Residenz her justiert, das Ergebnis an weiteren Gebäudegrundrissen überprüft. M1 pendelte sich dabei 16,28m (5,15 x E+/220) östlich von R176,75 (Pst2) ein. Daraus läßt sich Punkt P1 auf der H98,2 vor dem Marienturm 2,20m westlich von R176,25 berechnen.

Das Maß von 2,20m ist die Differenz von 2/3 einer Grundquadrateinheit und 1/20 Steinkreuzeinheit E+, dem Maß, das eine Flucht im Winkel 19zu10 weniger braucht um von H98,2 zu H98,7 zu kommen als im Winkel 20zu10.

Konstruiert wird mit den bisher schon verwendeten Zahlenverhältnissen:

• 20zu10 von [R175,75;H98,2] zu [R176,75;H98,7]
• 19zu10 von [R175,75;H98,2] zur H98,7

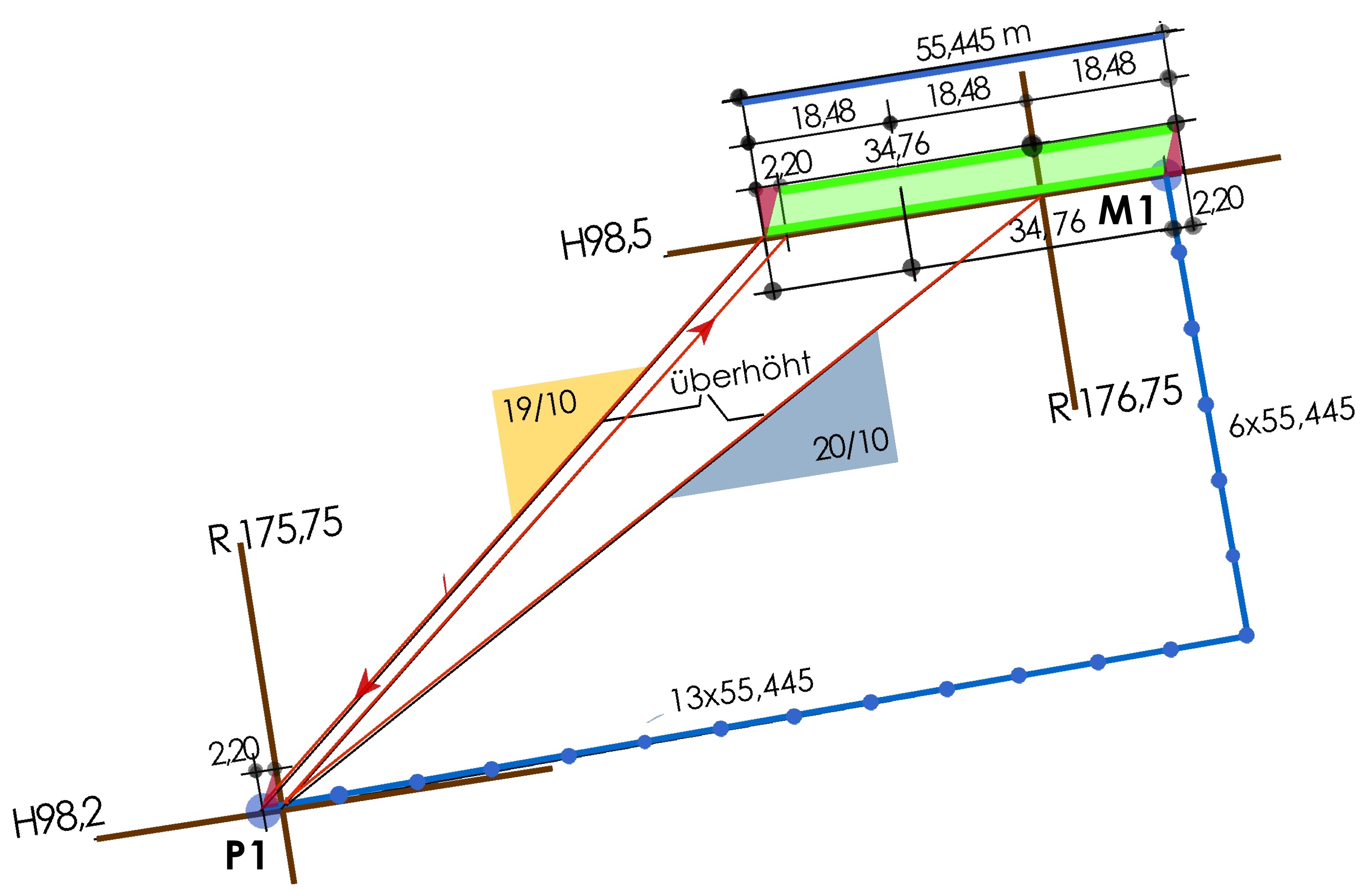

Diese Winkel sind in der Zeichnung überhöht, 6zu13 von P1 zu M1 ist maßstäblich dargestellt.
