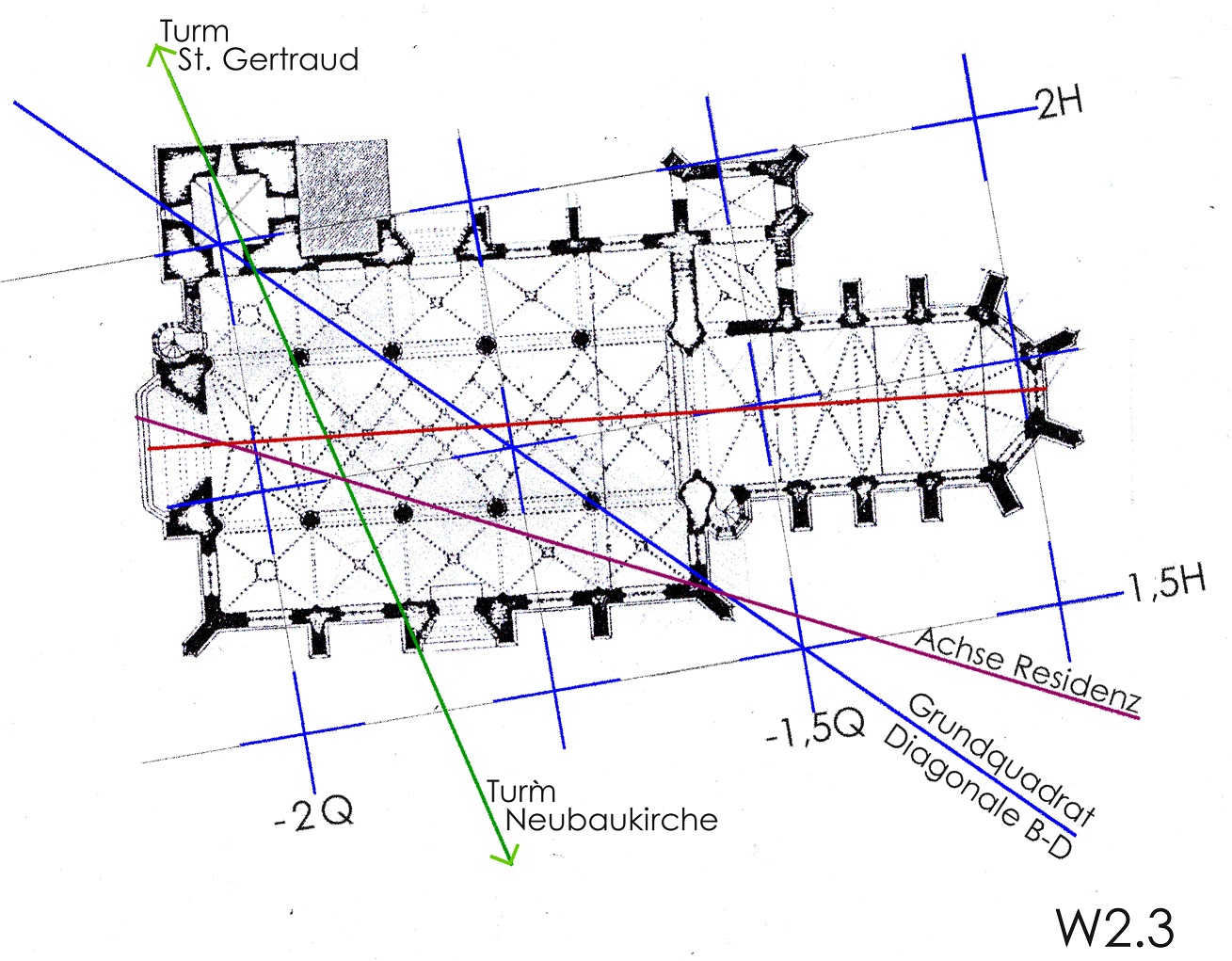

Grundriss aus einem Kirchenführer mit Maßangaben.*
Blau: Einheiten der Stadtgeometrie, 1/12tel Seitenlänge des Grundquadrates, 55,45m, berechnet nach den Maßangaben im Grundriss, Bezugspunkt im Liniennetz ist die geodätische Koordinate der Turmspitze.**
Abweichung der Achse*** von der Grundquadratrichtung 1zu9, von der Grundquadratdiagonale B-D durch Hauptschiff und Turm 5zu4.
Dunkelrot: Residenzachse durch das Hauptportal.
Grün: Flucht durch die drei Turmspitzen Neubaukirche – Marienkapelle – St. Gertraud****, Winkel dieser Flucht zur Steinkreuzrichtung 15°, zur Diagonalrichtung 60°.
Die äußere Länge des Kirchenschiffes dürfte bei einer halben Grundquadrateinheit liegen.
* Dr. R.E. Kuhn: Marienkapelle in Würzburg; Marienkapellenstiftung Würzburg e.V. Hrsg. 3. Aufl.
** Die genaue Lage des Messpunktes ist noch zu überprüfen.
*** graphisch nach Karte 1:2000
**** Quelle: Foto Flierl
