2.1.3 Maße und Proportionen II

Proportionen und Orte

Feststellungen:

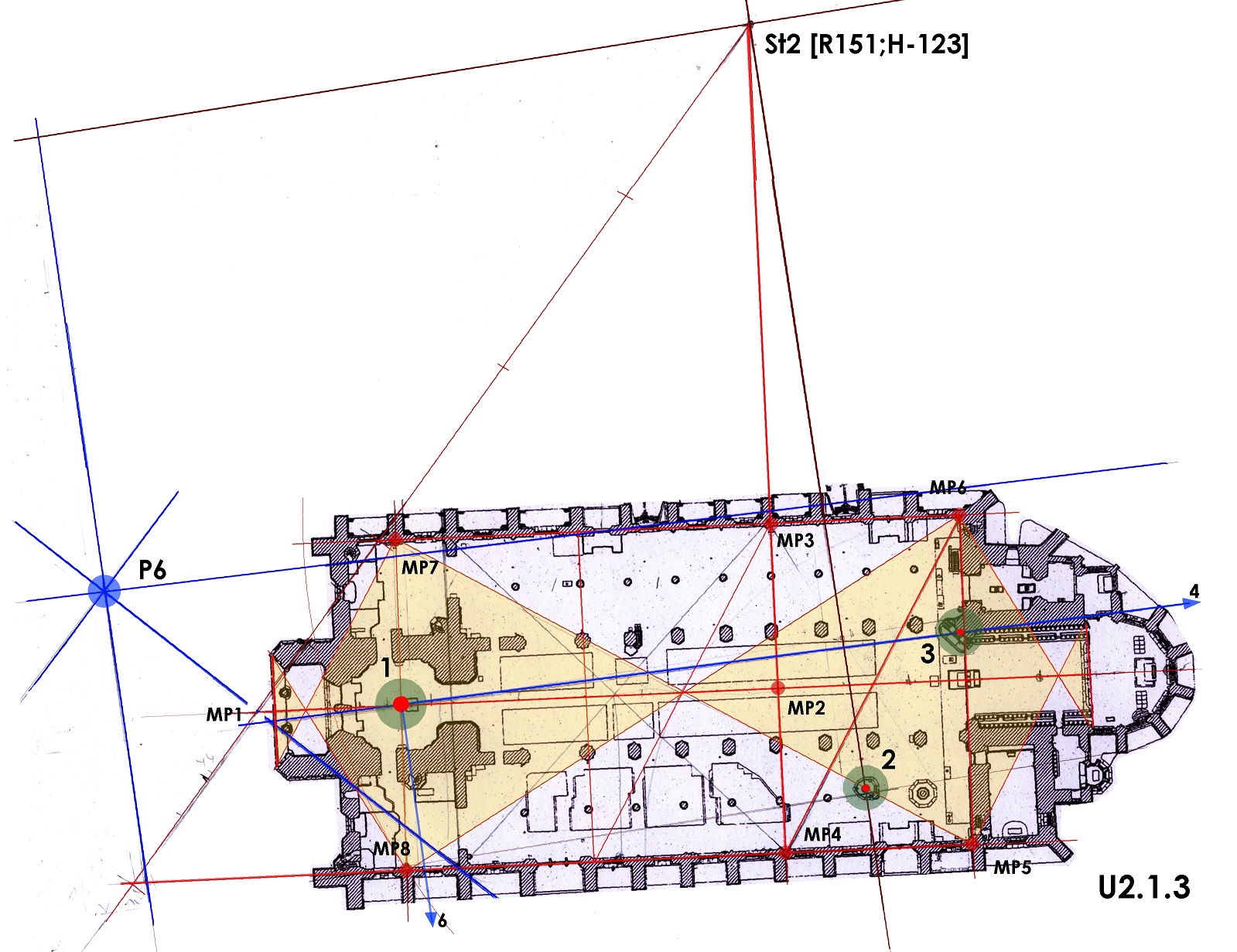

Triangulationen: zwei größere gleichseitige Dreiecke zwischen der Querachse des Turms im Westen und der Ostwand des Kirchen­schiffs innen, die Seitenlänge der Drei­ecke ist gleich dem Abstand der Achsen von Nord- und Südwand ( vgl. U2.1.2).

Zusammengefasst liegen die Dreiecke in dem Rechteck MP5‑MP6‑MP7‑MP8 mit dem Seitenverhältnis 1 zu √3 , das östliche Drittel des Rechtecks zwischen der Ostwand und der verlän­gerten Fluchtlinie St2‑MP2.*

Besondere Orte

Der Taufstein (2) auf der Stein­kreuzli­nie R151 (braun) im Schnittpunkt mit der Diagona­len MP5‑MP7 (rot) der Münstergeometrie.

Auf einer Flucht parallel zur Ostwest­achse der Stadtgeometrie (blau) die Turmmitte (1) und das Sakra­ments­haus (3) an der Ostwand des Kirchen­schiffs, auf der Verlängerung im Osten der Stadt der Gänsturm (4). **

Senkrecht zur Stadtachse von der Turmmitte nach Süden der Rest des abgetragenen Turms der Stadtmauer entlang der Donau.

→ WEITERLESEN

ANMERKUNGEN

*  Mögliches Verfahren bei der Einmes­sung bis hierher:

1. Das Dreieck MP1‑MP2‑St2 mit den drei Achsen Nordwand, Mittelachse und Südwand nach Plan U2.1.1,
2. Verlängerung der Dreiecksseite St2‑MP2 bis zum Schnittpunkt MP4 auf der Achse der Südwand,
3. Das Rechteck MP4‑MP5‑MP6‑MP3 mit dem Seitenverhältnis 1 zu √3, die Seite MP5‑MP6 als innere Flucht der Ostwand des Kirchenschiffs.
4. Das Rechteck verdreifacht zu MP8‑MP5‑MP6‑MP7, die Diagonalen der Rechtecke stehen senkrecht aufeinander, im Schnittpunkt der West­seite MP7‑MP8 mit der Haupt­achse die Turmmitte (1).

** Eine Parallele im Dezimeterbereich nördlich der Flucht Turmmitte-Sakramentshaus, Schnittpunkt mit der (blauen) 45°-Linie der Stadtgeometrie in einem Abstand von 10 E+ /220  (vgl. U2.1.2) von dem zentralen Punkt P6, geht durch den Mittelpfeiler des Hauptportals und durchquert bis zur Ostwand des Langhauses die halbe Breite des Mittelschiffs (graphische Untersuchung).
