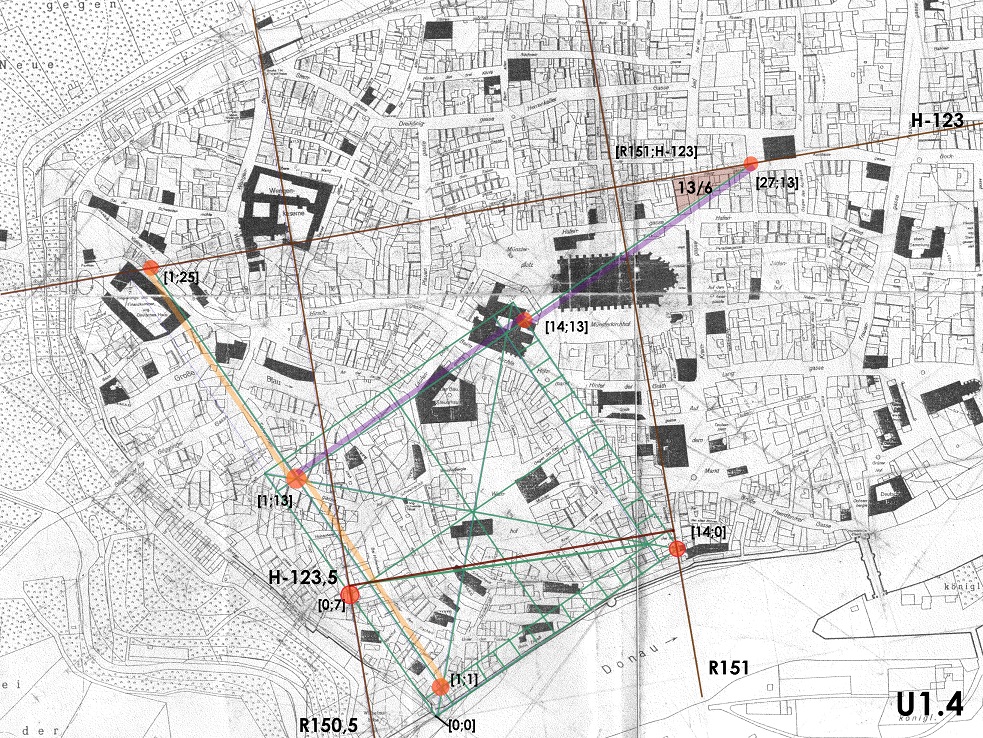

Plangrundlage wie Plan U1.2, mit einem Steinkreuzviertelquadrat, Seitenlänge 1/2 E+=695,27/2=347,635m. nordöstliche Ecke St1 [R151;H-123].
Grün: Ein offenbar älteres Grundquadrat, Im Zentrum das Schwörhaus am Weinmarkt, von dem die Geometrie der späteren Stadterweiterungen ausgegangen sein dürfte. Dargestellt ist ein inneres 12-teiliges Quadrat mit einem 14-teiligen umlaufenden Rahmen, die (vorläufigen) Koordinaten in eckigen Klammern, Nullpunkt an der Südspitze. Die Punkte [0;7] und [14;0] des 14-er-Quadrats liegen auf der R150,5 bzw.der R151 und bestimmen Größe und Lage in westöstlicher Richtung, Die verlängerten Seiten des 12-er-Quadrats um 12 bzw. 14 Einheiten fixieren die Lage in nordsüdlicher Richtung an der H-123 und bestätigen die Winkelabweichung von der Steinkreuzrichtung 13 zu 6. *
Mit dem Winkel 1 zu 2 zur späteren (blauen) Stadtachse wurden die charakteristischen Richtungen des alten Systems übernommen. Die Metrik wurde neu entwickelt. Die Flucht entlang der Donau blieb. Der Rest des abgetragenen Turms dort (6) und der Metzgerturm (5) lassen sich durch die alten (grünen) und die jüngeren (blauen) Fluchten in Beziehung setzen, ihre Lage verweist aber auf die alte Metrik. **
* Das Quadrat ist in Lage und Größe identisch mit dem Grundquadrat von Rothenburg oT. Das Quadrat dort liegt zwischen der R192,5 und der R193, gegenüber dem Ulmer Quadrat um die Ostwestachse gespiegelt, so dass was hier Südecke dort die Nordecke ist.
** Bei den Stadterweiterungen in Dinkelsbühl ist ähnliches festzustellen. Die Richtung blieb, die Maßeinheiten wurden geändert.
Innenstadt, Ulm
