03. Grundriss III

03. Grundriss III

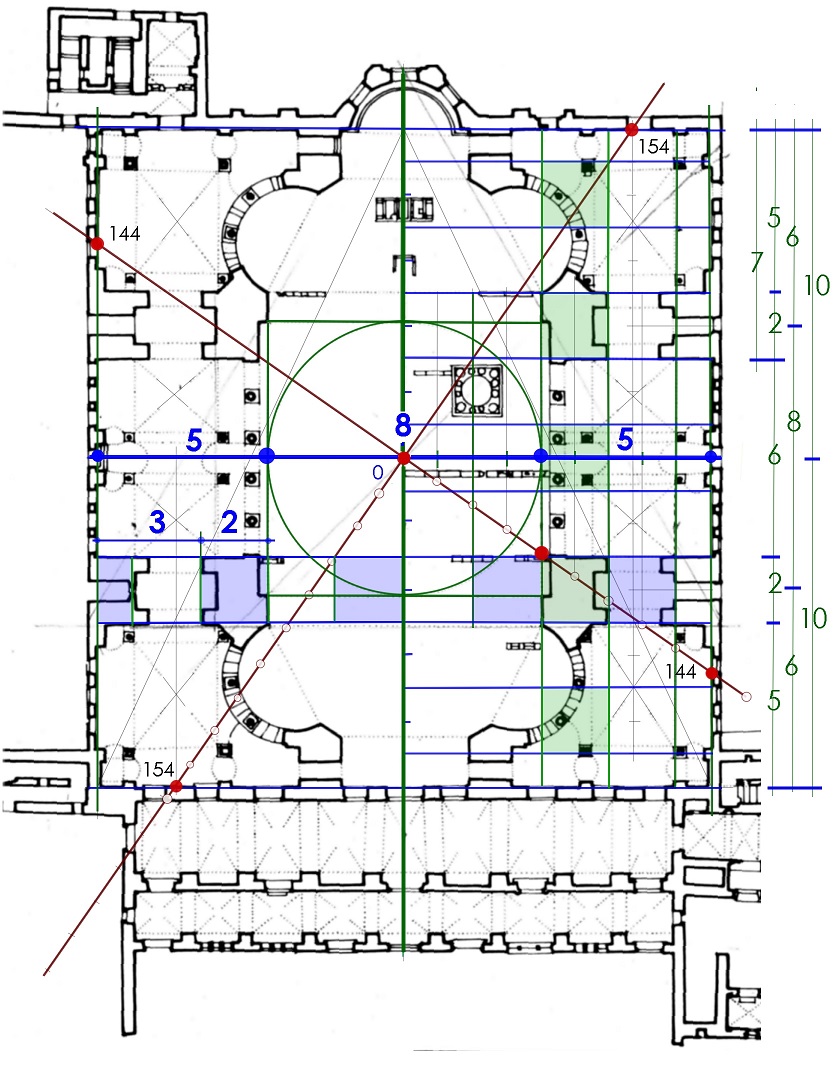

Die Bemessung der Hauptpfeiler und ihrer Zwischenräume
Querachse:18×16 M
Hauptachse: 20×15,4M
dargestellt ein Raster von 32×30,8M (7,76×7,47m).

Proportionen meist aus der um den Goldenen Schnitt pendelnden Zahlenreihe: 2-3-5-8-13…

Einheiten quer: 2-3-5-8, Summe 18, Verhältnis Hauptraum zu „Seitenschiffen“ 5‑8‑5. *
Theoretisches Maß des Quadrates unter der Kuppel
Quer: 8x16x0,24249m=31,04m.
Aufmaß (nach Hoffmann): 31,07m.

Einheiten längs (graphisch): 5-2-6-2-5, Summe 20.
Maßverhältnisse auf der Achse der „Seitenschiffe“:
1 Eckraum+Pfeiler zu halber Länge: 7/10
Mittlerer Raum+2 Pfeiler: 2+6+2=10 = halbe Länge.
Pfeilerachsen zu halber Länge: 6/8/6/10, Maße gekürzt: 3/4/5

→ WEITERLESEN

ANMERKUNGEN

* Stützenstellung unter dem Dach der Neuen Nationalgalerie Berlin (Mies van der Rohe) 5-8-5, Residenz Würzburg (B. Neumann), 18-er Teilung in der Querachse.
