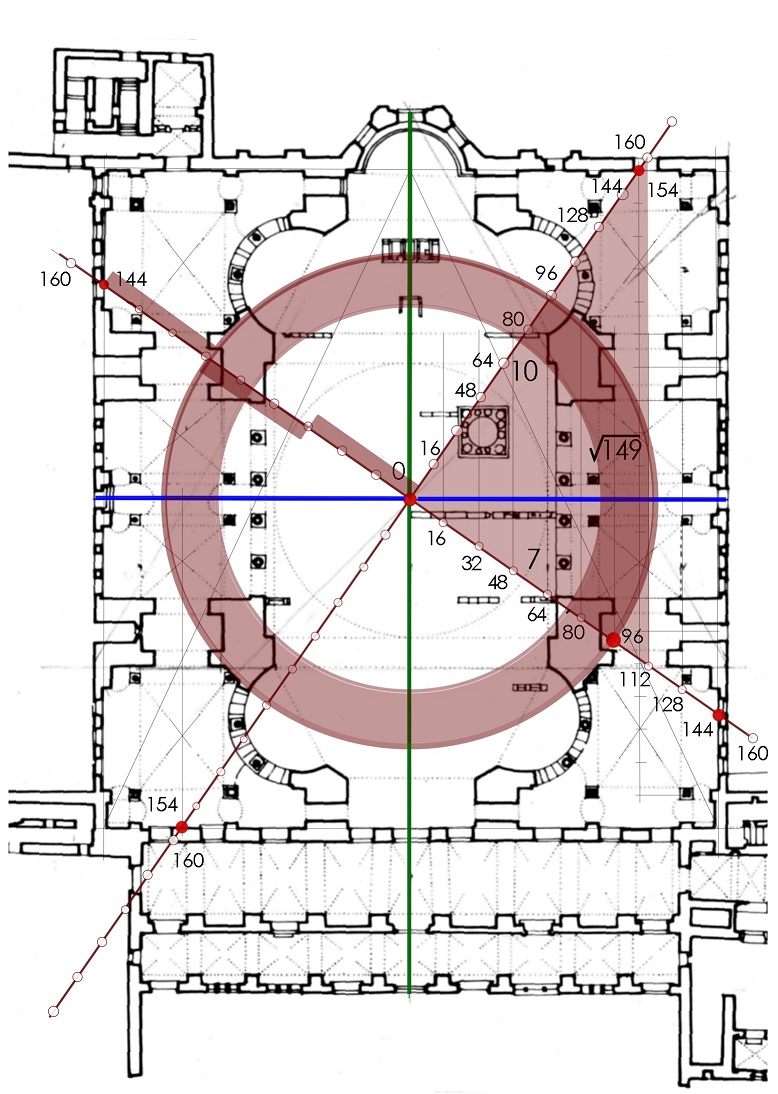

01. Grundriss I

Schräg liegende Messlinien mit Maßeinheiten von jeweils 16 römischen Fuß.

Abweichung der Messlinien von den Grundriss­achsen  7 zu 10 (tg 34,99°), die Messlinien ergänzt zu einem Dreieck mit dem Seitenverhältnis 7/10/Wurzel149.

Projektion der Maßeinheiten von den Messlinien – hier als Dreieckskatheten – auf die nächstliegenden Grundrissachsen zur Reduktion des römischen Fußmaßes (rf) von 0,296m auf ein Modul (M) von 0,24249m, bei gleicher Taktierung wie auf den entsprechenden Messlinien.

Theoretische Maße für den Innenraum, Vergleich Aufmaß (nach Hoffmann):
Quer:   144x2x0,24249=69,84m, Aufmaß: 69,86m
Längs: 154x2x0,24249=74,69m, Aufmaß:  74,70m

Der Kreis (außen durch die Marke 96 und die Schrägen der Eckräume) entspricht der Größe und Wandstärke des Pantheon in Rom.**

→ WEITERLESEN

→ ALLGEMEINE EINFÜHRUNG

ANMERKUNGEN

*  Grundriss nach Mango, dort nach Kähler, dort nach Van Nice(?), Reproduktion entzerrt nach Maßen von Hoffmann, Geometrie und metrische Einträge und Text: G.H.Kill, 2013, ab HS 3 graphisch ermittelt, Konstruktionen berechnet.

Pläne genordet ab Grundriss 07.

** Nach Palladio:” IL QUARTO LIBRO…
